HV-R100 3D ビジョン & コントローラー 販売停止中
? RPi IoTシステムを基にしたビジュアルコントローラーの作成に使用されます。
? 1組のトリガー入力、1組の緊急信號入力、4組のリレー出力を備えた産業用のI/Oボードです。柔軟な拡張が可能です。
? Raspberry Pi OSキャリアボードの自動識別に対応しています。
? ブラケットとDINレールマウントで産業用に使用できます。
? 電源および実行のインジケーターライト、メンテナンスのための出力インジケーターライトがあります。
? 最大1080pのビデオ伝送に対応するU(xiǎn)SB Type-CからUSB Type-Aをサポートしています。
? 4 TOPSの処理能力（1.4 TOPSのAI処理能力）を備えています。
? カスタム構造/アーキテクチャを含む、任意のAIモデルを?qū)g行できます。
? コンピュータビジョン：エッジ検出、特徴追跡、人間の電子フェンス検出。
? 人間追跡の最大フレームレート：5fps（1080p）、8fps（960x540）、12fps（420x272）デフォルト、26fps（300x300）。
? 標準視野範囲：5m離れた場所での500cmx270cm。
? 940nmの赤外線照明LEDを搭載（低照度または無光環境で使用可能です）、ただしAI/CVプロセスを?qū)g行する場合はモノクロカメラを使用する必要があります。
? 赤外線レーザードットプロジェクターは、測定対象物の前に多數の小さな點を投影します。APIを200mAに設定してください（平滑な白色表面に適用）。
? 電源と通信にはUSB Type-Cコネクタを使用し、USB 2.0およびUSB 3.0の伝送プロトコル（5Gbps / 10Gbps）をサポートしてい
詳細紹介
生産終了品 詳細については、お?dú)葺Xにお問い合わせください [email protected]
HV-R100 3Dビジョンフェンス＆コントローラー
■ 産業用Raspberry Pi 4 B 4GB
■ 緊急信號入力1組（IN1）
■ トリガー入力1組（IN2）を含む
■ リレー出力4組
■ 32GBのSDカード1枚
■ Raspberry Pi OSシステム
イントロダクション
この製品は、IoTアプリケーションでRaspberry Pi 4 (RPi 4) シングルボードコンピュータ（SBC）を使用する顧客向けに設計されています。システムイメージOSを搭載したマイクロSDカード、RPi 4 HAT I/Oボード、追加のRS-232/485 GPIO、精密な時刻保持のためのRTCバッテリーバックアップを備えています。EI-U220Pの工業用グレードのシャーシは、RPi 4をより堅牢なゲートウェイに変換し、ショップフロア環境での迅速なプロトタイピングに最適です。USB-CからUSB-A（USB3.1、gen2 10Gbps）コネクタを介して3DセンサーHV-R100と組み合わせます。
設置シナリオ
■ DINレールマウントのイラストレーション
■ スタンドマウントのイラストレーション
設置シナリオ（HV-R100コントローラー）
寸法

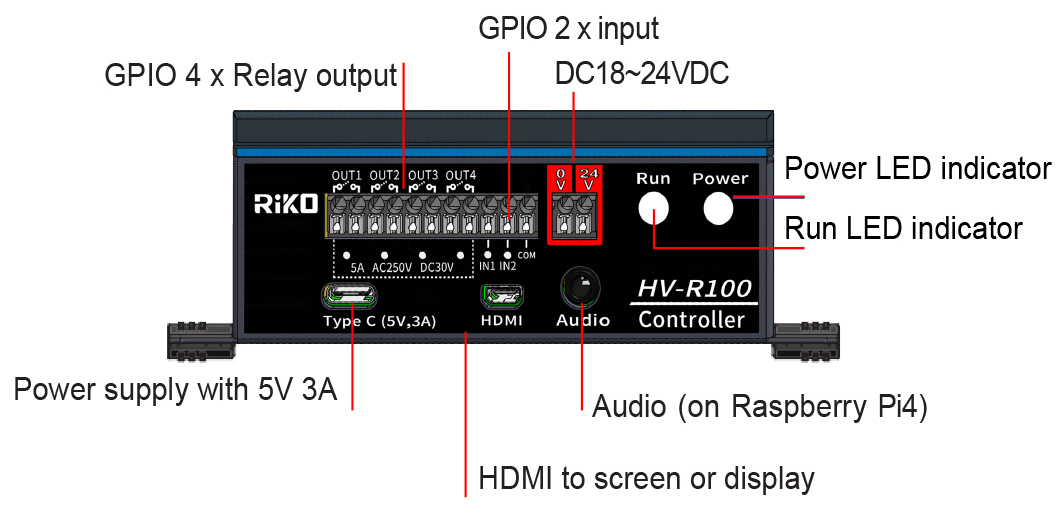

フロントI / Oビュー

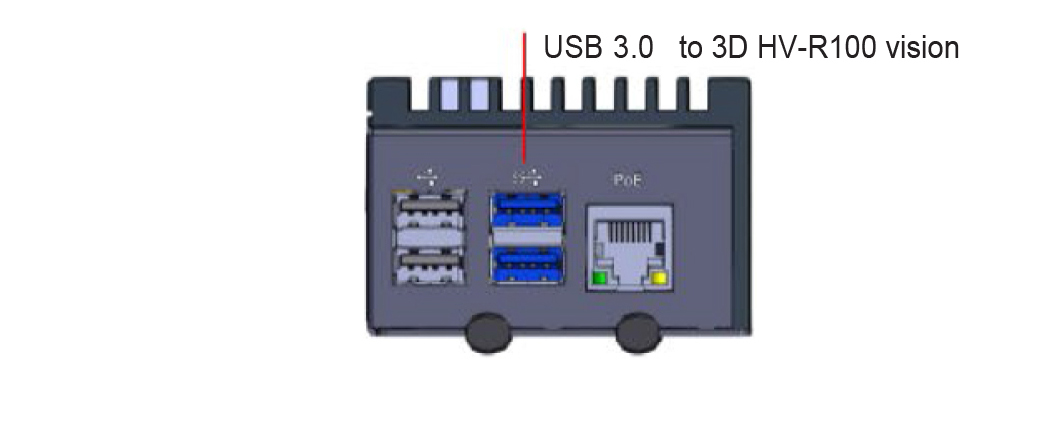

サイドI / Oビュー
配線図
仕様
| 認証 | CE, FCC |
|---|---|
| サイズ | (W x D x H) 100 x 70 x 40 mm / 97 x 29.5 x 22.9 mm |
| ハウジング材料 | アルミ筐體 / アルミ |
| マウントオプション | ウォール マウント、DIN レール (オプション) / 底面に 2 x M4 7.5mm または ? -20 リポッド マウント |
| 重量 | 0.5 kg (1.10lbs) / 91g |
| 電源入力 | 5VDC via USB-C connector @ 3.0A (Minimum) |
| 消費電力 | 15W(標準)/6W(標準) |
| OS サポート | AdvRaspbian / windows 10/11 or Linux |
| 時間監視 | プログラム可能な 255 ステップの時間間隔 ( 1 ~ 255 秒 ) |
| ハードウェア セキュリティ | TPM2.0 / AI エッジ検出と深度 Myriad X VPU |
| 入力 | 1 x npn,100mA,1000HZ ,1 x emergency input |
| 出力 | 4倍絶縁（リレー）、30Hz、5A（抵抗負荷）、AC250V、DC30V |
| 作業溫度 | 0 ~ 50 °C (32 ~ 122 °F) @ 5 ~ 85% RH, without 0.7m/s airflow / 0~60°C |
| 保管溫度 | -20 ~ 60 °C (-4 ~ 140 °F) |
| 動作濕度 | 10 ~ 95% RH @ 40 °C, non-condensin |
| 進入保護 | IP40 |
